Hé! A teflon bélelt szivattyúk szállítójaként gyakran kérdeznek ezen remek berendezések teljesítménygörbéjéről. Tehát merüljünk be jobbra, és bontjuk le.

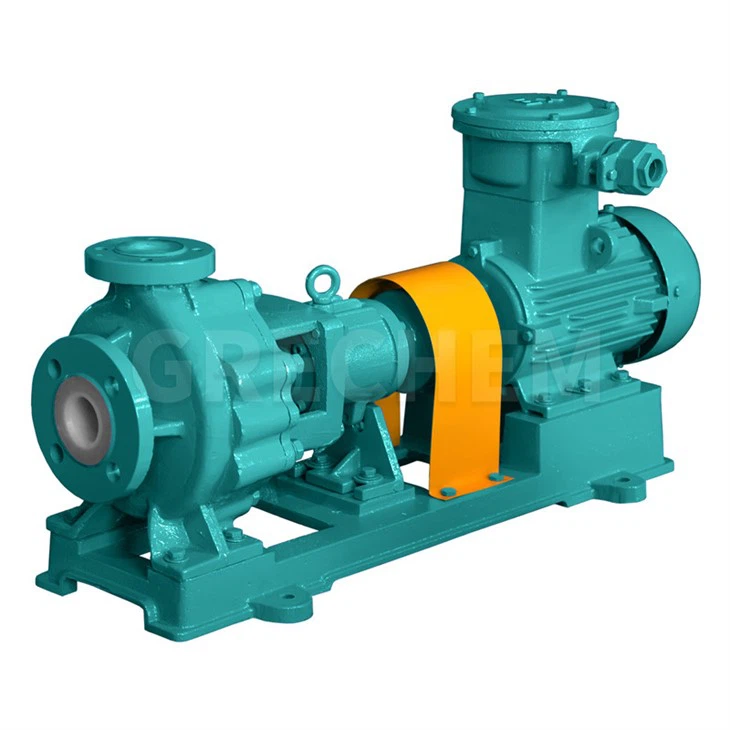

Először is, mi a teflon bélelt szivattyú? Nos, ez egy szivattyú, amelynek nedvesített részei teflonnal vannak bélelt, ami szuper ellenálló a korrózió és a kémiai támadások ellen. Ez ideálisvá teszi mindenféle agresszív vegyi anyag kezelését. Különböző típusú teflon -bélelt szivattyúk vannak a katalógusban, például aKémiai transzferszivattyú a kénsav HCl -hez, aPTFE bevonatú PFA -béles centrifugális szivattyú, és aNagynyomású teflon bevont mágneses meghajtó kémiai szivattyú-
Most, a teljesítménygörbére. A teljesítménygörbe alapvetően egy grafikon, amely megmutatja, hogy a szivattyú hogyan viselkedik különböző körülmények között. Ez egy döntő eszköz annak megértéséhez, hogy a szivattyú hogyan fog működni egy adott alkalmazásban.
Áramlási sebesség vs. fej
A leggyakoribb teljesítménygörbe, amelyet látni fog, az az, amely a fejnek ábrázolja az áramlási sebességet. Az áramlási sebesség az, hogy a szivattyú egy adott idő alatt mennyi folyadékot mozoghat, általában gallononként (GPM) vagy köbméterenként (m³/h) mérve. A fej viszont az a magasság, amellyel a szivattyú képes felemelni a folyadékot, vagy az általa előállított nyomást, lábakban vagy méter folyadékoszlopban mérve.
Ahogy az áramlási sebesség növekszik, a fej általában csökken. Ennek oka az, hogy mivel több folyadékot tolja át a szivattyún, a rendszerben több ellenállás van. Gondolj rá, mintha megpróbálnánk sok vizet egy keskeny csőn átjutni. Minél több vizet próbál nyomni, annál nehezebb lesz, és annál kevesebb magasságra tudod tolni.
Vegyünk egy példát. Tegyük fel, hogy van egy teflon bélelt centrifugális szivattyú. Ha a szivattyú alacsony áramlási sebességgel működik, akkor magas fejet generálhat. Ez azt jelenti, hogy a folyadékot nagy magasságra emelheti, vagy magas nyomást eredményezhet. De amint növeli az áramlási sebességet, a fej csökkenni kezd. Egy bizonyos ponton eléri a maximális áramlási sebességet, amelyet a szivattyú képes kezelni, és a fej a legalacsonyabb lesz.
Hatékonysági görbe
A teljesítménygörbe másik fontos része a hatékonysági görbe. A hatékonyság annak mértéke, hogy a szivattyú mennyire alakítja a bemeneti teljesítményt (általában egy elektromos motorból) hasznos munkává (a folyadék mozgatása). Egy hatékonyabb szivattyú kevesebb energiát használ ugyanazon munka elvégzéséhez, ami hosszú távon sok pénzt takaríthat meg.
A teflonnal bélelt szivattyú hatékonysága általában egy bizonyos áramlási sebességgel csúszik. Ezt nevezzük a legjobb hatékonysági pontnak (BEP). A szivattyú futtatása a BEP-n vagy annak közelében a legköltséghatékonyabb módja annak működtetésére. Ha a szivattyút túl alacsony vagy túl magas áramlási sebességgel futtatja, akkor a hatékonyság csökken, és a szükségesnél több energiát fog felhasználni.
NPSH (nettó pozitív szívófej) görbe
Az NPSH görbe szintén a teljesítménygörbe kulcsfontosságú része. Az NPSH a szivattyú bemeneti nyílásán a kavitáció megakadályozása érdekében rendelkezésre álló nyomás mértéke. A kavitáció akkor fordul elő, amikor a folyadék nyomása a gőznyomás alá esik, ami buborékok alakulnak ki. Ezek a buborékok összeomolhatnak és károsíthatják a szivattyú járókeréket és más alkatrészeket.
Az NPSH -görbe megmutatja, hogy a szivattyú mekkora NPSH -t igényel különböző áramlási sebességeken. Az áramlási sebesség növekedésével a szükséges NPSH is növekszik. Fontos annak biztosítása, hogy a kavitáció elkerülése érdekében a szivattyú bemeneti nyílásánál a rendelkezésre álló NPSH nagyobb legyen.
A teljesítménygörbét befolyásoló tényezők
Számos tényező befolyásolhatja a teflon bélelt szivattyú teljesítménygörbéjét. Az egyik fő tényező a folyadék viszkozitása. A viszkozitás annak mértéke, hogy mennyire vastag vagy ragacsos a folyadék. A viszkózusabb folyadék nagyobb ellenállással rendelkezik, ami azt jelenti, hogy a szivattyúnak keményebben kell dolgoznia annak mozgatásához. Ennek eredményeként az áramlási sebesség csökkenhet, és a fej növekedését.
A folyadék hőmérséklete is hatással lehet. A hőmérséklet növekedésével a legtöbb folyadék viszkozitása csökken. Ez megkönnyítheti a folyadék szivattyúzását, de befolyásolhatja a szivattyú anyagok teljesítményét is. A teflon általában nagyon ellenáll a magas hőmérsékletnek, de a szélsőséges hőmérsékletek továbbra is hatással lehetnek tulajdonságaira.
A szivattyú mérete és kialakítása szintén szerepet játszik. Egy nagyobb, nagyobb járókerékkel rendelkező szivattyú általában képes kezelni a magasabb áramlási sebességet és magasabb fejet generál. A járókerék kialakítása, például alakja és pengék száma szintén befolyásolhatja a szivattyú teljesítményét.
Miért számít a teljesítménygörbe megértése?
A teflon bélelt szivattyú teljesítménygörbéjének megértése számos okból döntő jelentőségű. Mindenekelőtt ez segít kiválasztani az alkalmazásához a megfelelő szivattyút. A rendszer áramlási sebességének és fejkövetelményeinek megvizsgálásával választhat egy szivattyút, amely a legjobb hatékonysági pontján vagy annak közelében működik. Ez pénzt takarít meg az energiaköltségekre és csökkenti a szivattyú meghibásodásának kockázatát.
Segít a felmerülő problémák elhárításában is. Ha észreveszi, hogy a szivattyú nem működik a várt módon, akkor utalhat a teljesítménygörbére, hogy megnézze, hogy az áramlási sebesség vagy a fej a normál tartományon kívül van -e. Ez nyomokat adhat arra vonatkozóan, hogy mi okozza a problémát, például egy elzáródást a rendszerben vagy egy hibásan működő szivattyúkomponens.
Vegye fel velünk a kapcsolatot a Teflon bélelt szivattyú igényeivel kapcsolatban
Ha egy teflon bélelt szivattyú piacán tartózkodik, akkor fedeztük Önt. Szakértői csoportunk segíthet kiválasztani a megfelelő szivattyút az adott alkalmazáshoz a teljesítménygörbe és más tényezők alapján. Kínálunk a kiváló minőségű, teflon bélelt szivattyúk széles skáláját, beleértve azokat is, amelyeket korábban említettem.
Függetlenül attól, hogy szivattyúra van szüksége a kénsav, a sósav vagy más agresszív vegyi anyag kezeléséhez, akkor biztosíthatunk Önnek olyan megoldást, amely megfelel az Ön igényeinek. Tehát ne habozzon kapcsolatba lépni velünk további információkért, vagy megvitatni a beszerzési lehetőségeket. Azért vagyunk itt, hogy segítsünk abban, hogy a legjobb teljesítményt elérje a szivattyúból.
Referenciák
- Pump kézikönyv, írta: Igor J. Karassik et al.
- Vegyészmérnöki folyadékmechanika, készítette: Ron Darby.
